菲涅尔透镜

菲涅尔透镜是透镜的一个分支，由于它同其他的透镜相比，具有体积小，重量轻，结构紧凑的优点，同时菲涅尔透镜拥有不逊于其它透镜的良好聚光性和成像性能，因此在国防、航空、空间、工业生产和民用等各个领域获得广泛的应用。

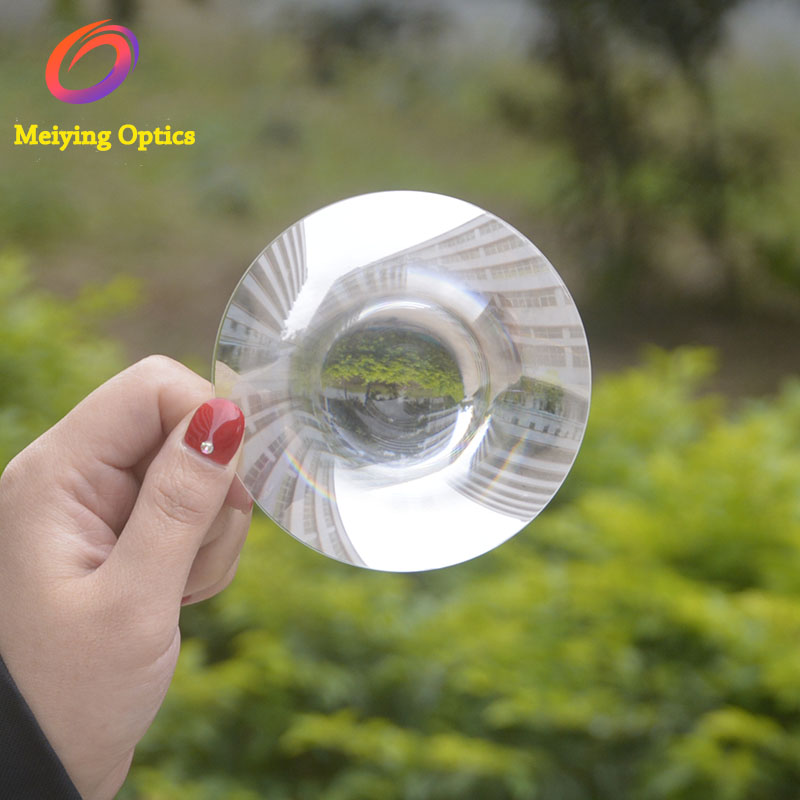

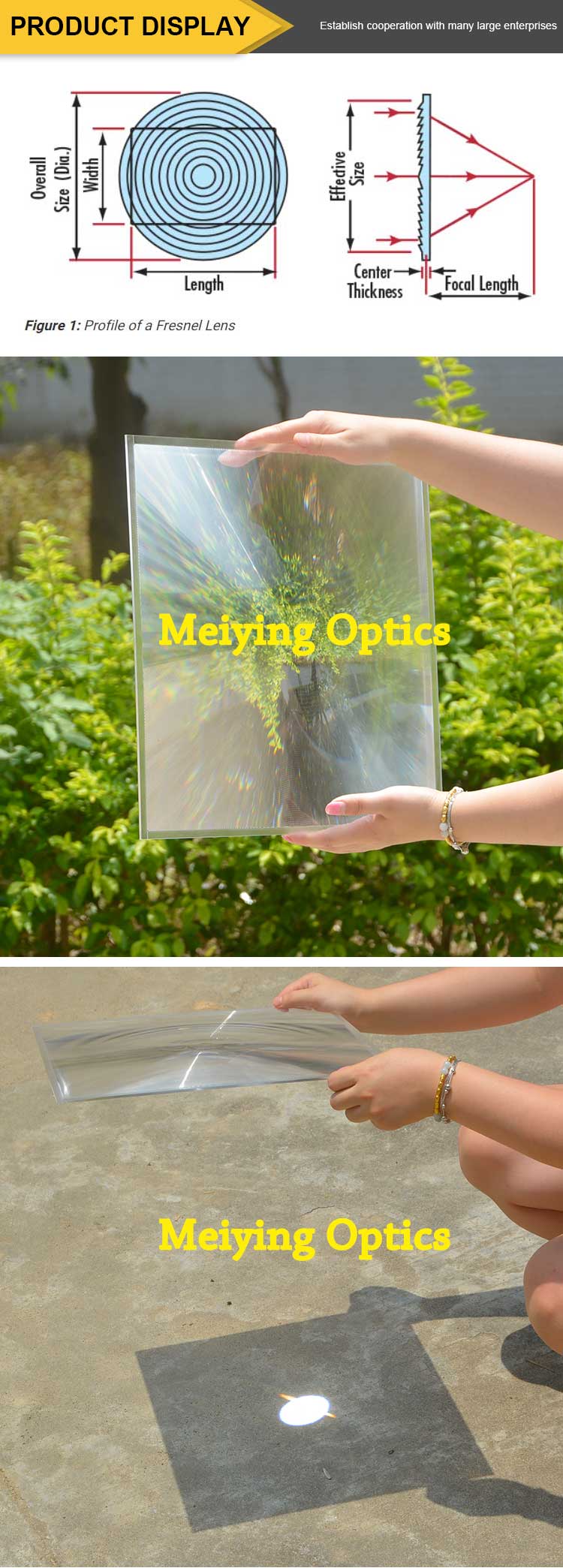

菲涅尔透镜 (Fresnel lens) ，又名螺纹透镜，多是由聚烯烃材料注压而成的薄片，也有玻璃制作的，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是根据光的干涉及扰射以及相对灵敏度和接收角度要求来设计的。

菲涅尔透镜作用有两个

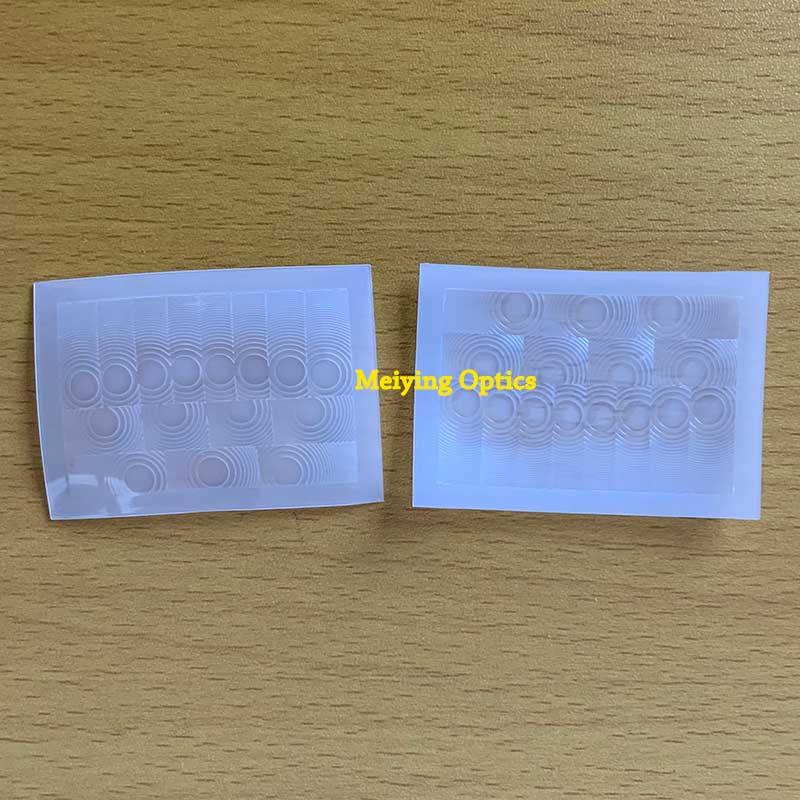

一是聚焦作用，即将热释红外信号折射（反射）在PIR上，菲涅尔透镜第二个作用是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。

菲涅尔透镜用于照明光学

通常，菲涅尔透镜是球型表面形状切割而成，为了最大限度降低成像时图象光学象差。透镜能够较好地将理想的点光源校准成平行光源。在现实生活中，没有光源是真正的点光源，然而固体态发光器如LED就非常小，因此只要透镜和LED之间的距离适当，就可以当成点光源。因此菲涅尔透镜能够校准LED输出光线为平行光。
